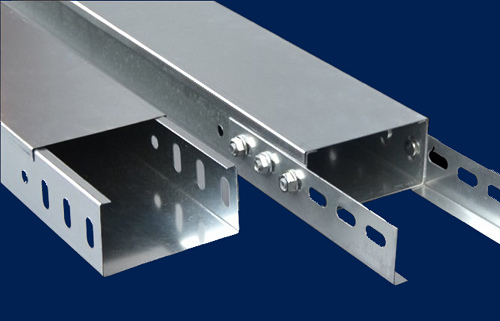

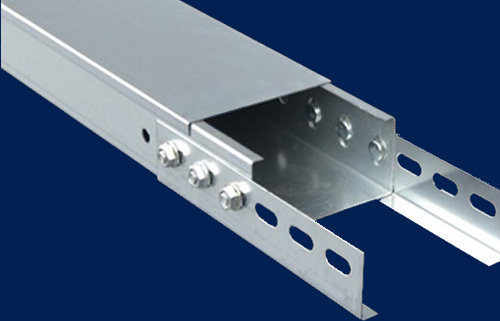

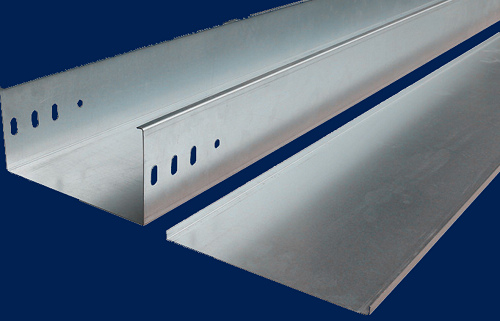

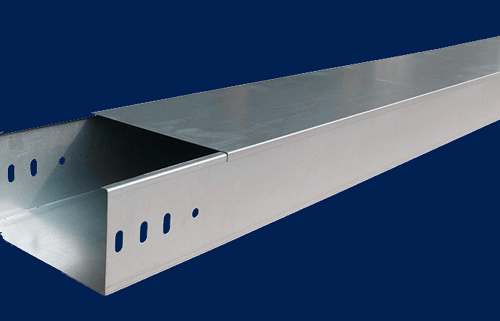

热镀锌电缆桥架

京达瑞通产热浸锌电缆桥架又称热镀锌电缆桥架是将除锈后的钢构件浸入600℃左右高温融化的锌液中,使钢构件表面附着锌层,锌层厚度对5mm以下薄板不得小于65μm,对厚板不小于86μm,从而起到防腐蚀的目的。作为一种有效的金属防腐方式,热镀锌电缆桥架、热浸锌桥架已被广泛用于各行业的金属结构设施上,抗腐蚀年限达到10年以上。

      热浸锌电缆桥架优点:具有非常好的防腐性能,耐久年限长,寿命比普通桥架长很多,生产工业化程度高,质量稳定。因而被大量用于受大气腐蚀较严重且不易维修的室外环境中。








性能描述
●要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架
●插孔平时不用时可将防护板拉闭并加铅封锁死.防止了在插口处灰尘和异物的进入
●它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下
●铝合金电缆桥架强度大,结构灵活,重量轻便,施工简单,安装标准,外形美观.
●分接单元额定电流:断路器插接箱额定电流为63~630A; 熔断器插接箱额定电流为50,100,250,400,630A
●适用于多种环境安装使用,可随工艺管道架空敷设;楼板,梁下吊装,室内外墙壁,柱壁,隧道,电缆沟壁上的侧装.
●也可以在露天立柱或者支墩上安装.
●组合式电缆桥架可水平,垂直敷设,可转角,T字型,十字型分支,可调宽,调高,变径.
●组合式电缆桥架是一种新型桥架,是电缆桥架系列中的第二代产品
●结构简单、配置灵活、安装方便、形式新颖等特点
●在任意部位、不需要打孔、焊接就可用管引出
●方便工程设计,又方便生产运输、更方便安装施工




注意事项
 ●电缆桥架装置的最大载荷,支撑间距应小于允许载荷和支撑跨距.
●选择电缆桥架的宽度时应留有一定的备用空位,以便为今后增添电缆用.
●当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设.
●电缆桥架水平敷设时,桥架之间的连接头应尽量设置在跨距的1/4处,水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下.
●电缆桥架装置应用可靠接地.如利用桥架做接地干线,应将每层桥架的端部用16mm平方软铜线链接起来,与总接地干线相通,长距离的电缆桥架每隔30~50米接地一次,本厂各连接板的电阻值均小于3~4欧,可保安全使用.
●电缆桥架装置除需屏蔽装保护罩外,在室外安装时应在其顶层加装保护罩,防止日晒雨淋.对如埯焊接安装时,旮件四周的焊缝厚度不得小于母材的厚度,焊口必须防腐处理.





应用范围
●它适用于电压在10千伏以下的电力电缆,以及控制电缆,照明配线等室内,室外架空电缆沟,隧道的敷设.
●工矿能源交通煤炭等大型工业设备的新建以及输电改造等.
